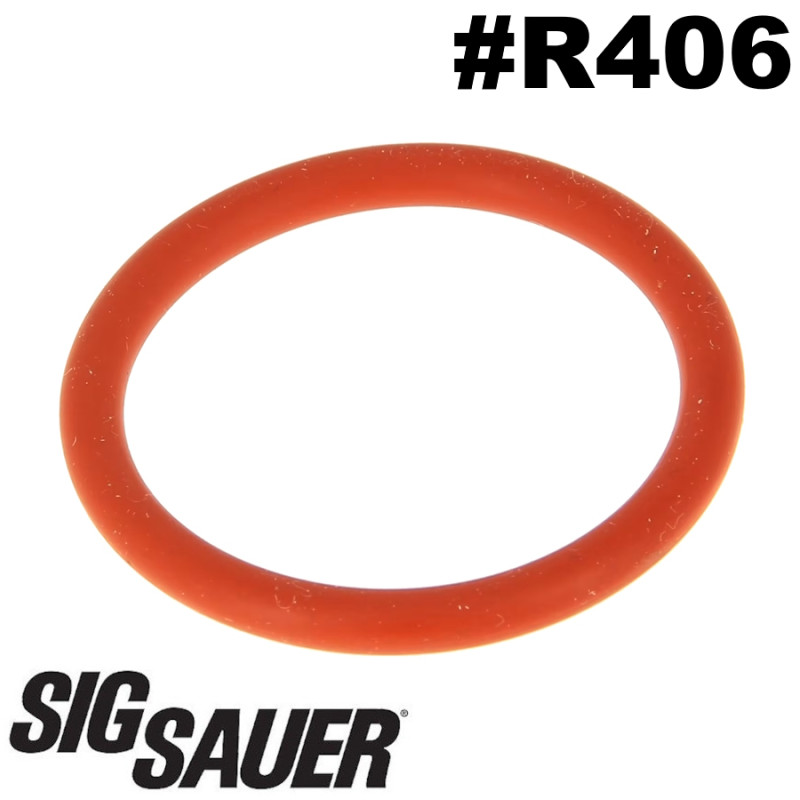

Joint orange r406 de valve pour chargeur co2 sig sauer sp2022

SIG SAUER SP2022 Joint d'étanchéité de valve - couleur Orange R406 - 280.302

Name: SIG SAUER SP2022 Joint d'étanchéité de valve - couleur Orange R406 - 280.302
Brand: KWC / Cybergun
SKU: J-E7A0-2089110149609-
Price: 3.25 EUR
Availability: InStock

3,25 €

TTC

Ce joint de valve orange R406 est la pièce de rechange idéale pour résoudre les fuites de gaz à l'arrière de votre chargeur CO2.

Il assure une étanchéité parfaite sur les modèles Sig Sauer SP2022 de marque KWC ou Cybergun.

Description
Détails du produit

Compatibilité du joint de valve Sig Sauer SP2022

Réplique airsoft SIG SAUER SP2022 Co2 Culasse polymère (KWC)
Réplique Sig Sauer SP2022 CO2 - Pistolet Airsoft Culasse Métal (KWC)
Pistolet airsoft Sig Sauer SP2022 CO2 Non-Blowback (CYBERGUN/SWISS ARMS référence : 280301)
Sig sauer gsr 1911 co2 full metal (CYBERGUN 280302)

Schéma et vue éclatée du chargeur CO2 SIG SAUER :

[ Haut du Chargeur ]

│

├── Lèvres du chargeur (en plastique, maintiennent les billes)

├── Sortie de gaz (le trou sur le dessus du chargeur)

└── Valve de percussion (à l'arrière)

└── Joint d'étanchéité de valve (joint orange fin, Référence R406)

│

[ Centre du Chargeur : Puits de la cartouche ]

│

├── Vis d'étanchéité supérieure / Logement de valve

├── Aiguille de perçage (creuse)

├── Joint de perçage de la cartouche de CO2 (joint jaune épais, Référence R405)

│

[ Bas du Chargeur ]

│

├── Ressort et élévateur de billes

└── Vis de serrage inférieure (clé Alen pour percer la cartouche)

Les joints toriques responsables des fuites CO2 :

Le joint orange fin mais de plus grand diamètre : Référence R406

Son rôle : C'est le joint torique d'étanchéité externe de la valve de tir.

Emplacement : Il se place autour du pas de vis du bouchon de valve B402 (à droite sur le schéma). Il évite que le CO2 ne s'échappe par les filetages lorsque la valve est vissée dans le corps du chargeur.

Le joint jaune épais mais plus petit : Référence R405

Son rôle : C'est le joint de perçage de la cartouche de CO2 (conçu en polyuréthane rigide).

Emplacement : Il se situe juste au-dessus du bloc de perçage B06, tout au fond du puits du chargeur. C'est lui qui entoure l'aiguille pour écraser le col de la cartouche et empêcher la fuite directe au moment où vous la percutez. Il est accompagné du petit filtre en bronze U01.

Diagnostiquer une fuite sur votre chargeur airsoft :

Il est très facile de savoir quel joint est défectueux, car le bruit et l'emplacement de la fuite vous indiquent immédiatement le coupable.

Symptômes d'usure du joint de perçage R405

C'est le joint qui s'use le plus vite sur les chargeurs CO2.

Le symptôme direct : Dès que vous commencez à visser la cartouche de CO2 avec la clé Allen, vous entendez un gros sifflement continu ("Pssssssss") qui s'échappe directement par le puits de la cartouche (la grande ouverture centrale).
Le symptôme visuel : Parfois, si la fuite est très forte, du gel blanc (dû au froid intense du CO2) se forme sur les parois intérieures du puits de la cartouche.
L'aspect du joint défectueux : Si vous le regardez de près (ou après démontage), il est marqué d'une empreinte circulaire très profonde, il est écrasé, fendu, ou déchiré sur les bords à cause d'un serrage trop fort.

Symptômes d'usure du joint de valve R406 (Orange fin )

Ce joint sert à garder le gaz confiné à l'intérieur du mécanisme de tir.

Le symptôme direct : La cartouche se perce correctement sans bruit au centre, mais un léger sifflement s'échappe par l'arrière du chargeur, juste là où le chien de la réplique vient frapper la valve pour tirer.
Le symptôme secondaire : Le gaz peut aussi sortir directement par le haut du chargeur (le joint noir de sortie des billes) sans que vous n'appuyiez sur la gâchette.
L'aspect du joint défectueux : Il est souvent sec, aplati (il a perdu sa forme bien ronde de cordon), ou il présente de microcoupures à cause du frottement lors du vissage de la valve.

Guide d'entretien et diagnostic rapide de l'atelier

Ça fuit au moment précis où je visse la cartouche, par le milieu du chargeur ? C'est l'autre joint jaune (R405).

La cartouche est bien vissée, mais ça fuit par l'arrière ou par le haut du chargeur ? C'est bien ici le joint orange (R406).

Détails du produit

Référence J-E7A0-2089110149609-

Fiche technique

Type de produit: Pièces détachées airsoft / Upgrade
Marque: KWC
Modèle de Réplique: SIG-SAUER
SP2022
Matière: caoutchouc
Couleur: Orange
Conditionnement de vente: Vendu à l’unité (1 pièce)
Type de pièce: Joint
